انجکشن رولر بیئرنگ کے سیریز

کے سیریز سوئی رولر بیئرنگ کیا ہیں؟

کے سیریز انجکشن رولر بیئرنگ اندرونی رنگ کے بغیر مکمل تکمیل انجکشن رولر بیئرنگ ہیں ، جو ایک قسم کی ریڈیل انجکشن رولر بیئرنگ ہیں۔ ان کا نام جرمن INA (شیفلر گروپ) کے معیاری ضابطہ کی پیروی کرتا ہے۔

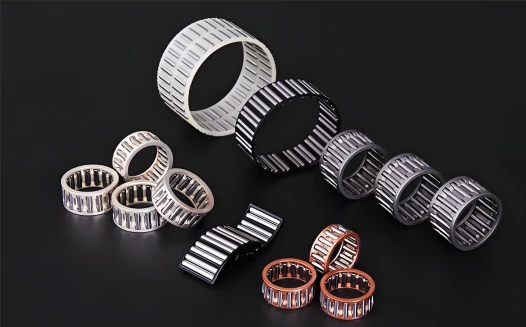

productcate-526-327

بنیادی ڈھانچہ اور خصوصیات

اندرونی رنگ کا کوئی ڈیزائن نہیں

جرنل کی سطح کو براہ راست ریس وے کے طور پر استعمال کریں (شافٹ کو سخت اور 0.2μm سے کم یا اس کے برابر RA پر گراؤنڈ کرنے کی ضرورت ہے)۔

محوری جگہ کو بچائیں اور انتہائی محدود شعاعی تنصیب کے طول و عرض والے منظرناموں کے لئے موزوں ہے

انجکشن رولرس کی مکمل تکمیل

کوئی پنجرا نہیں ، سوئی رولرس ریس وے کو بھرتے ہیں ، جو زیادہ سے زیادہ رولنگ عناصر کی فراہمی کرتے ہیں۔

فوائد: انتہائی اعلی شعاعی بوجھ کی گنجائش (پنجرے کے ساتھ اسی سائز کے اثر سے 30 ٪ ~ 50 ٪ زیادہ)۔

نقصانات: نچلی حد کی رفتار (رولنگ عناصر کے بڑھتے ہوئے رگڑ کی وجہ سے)۔

ڈبل پسلیوں کے ساتھ بیرونی انگوٹھی

بیرونی انگوٹھی میں انجکشن رولرس کی محوری پوزیشننگ کے لئے دونوں اطراف میں سخت پسلیاں (flanges) ہیں۔

پسلی کی اونچائی عام طور پر انجکشن رولر قطر سے کم یا اس کے برابر ہوتی ہے ، جس سے کمپیکٹ ڈیزائن کو یقینی بنایا جاتا ہے

عام کوڈ تجزیہ (مثال کے طور پر INA K سیریز لینا)

K AB × CD × EF
AB: اندرونی قطر کا کوڈ (اصل اندرونی قطر D=ab mm)
سی ڈی: بیرونی قطر ڈی (ملی میٹر)
EF: چوڑائی B (ملی میٹر)
*مثال: K 20 × 26 × 20 → D =20 mm ، d =26} ملی میٹر ، b =20 mm*

بنیادی فوائد

خصوصیت	واضح کریں
الٹرا - اعلی بوجھ کی گنجائش	مکمل تکمیل انجکشن رولر + چھوٹے قطر رولر ڈیزائن ، فی یونٹ رقبہ بوجھ کی گنجائش گہری نالی بال بیرنگ سے کہیں زیادہ ہے
الٹرا - پتلی ریڈیل سیکشن	دیوار کی موٹائی صرف 1 ~ 3 ملی میٹر ہے ، جو تنگ جگہ کے لئے موزوں ہے (جیسے جڑنے والی چھڑی کا چھوٹا سر ، گیئر باکس ہاؤسنگ)
اعلی سختی	لائن رابطہ فورس ٹرانسمیشن ، چھوٹی خرابی اور اچھی حمایت کے استحکام۔
معاشی	کوئی اندرونی انگوٹھی مینوفیکچرنگ کے اخراجات کو کم نہیں کرتی ہے ، اور شافٹ کو ریس وے کے طور پر استعمال کرنے سے مواد کی بچت ہوتی ہے۔

عام درخواست کے منظرنامے

آٹوموبائل انجن

پسٹن پن بیئرنگ ، چھڑی کے چھوٹے سرے سے منسلک ، ٹرانسمیشن گیئر سپورٹ

صنعتی ریڈوسر

سیاروں کے گیئر سپورٹ ، آؤٹ پٹ شافٹ کا تیرتا ہوا اختتام (جیسے روبوٹ جوائنٹ ریڈوسر)

ہائیڈرولک پمپ/موٹر

کرینک شافٹ یا سنکی شافٹ سپورٹ (جیسے پلنجر پمپ

گھریلو آلات

پاور ٹول گیئر باکسز ، کمپریسر کرینک شافٹ۔

ایرو اسپیس

ایکچوایٹر کا قبضہ ، فلیپ میکانزم (خصوصی مواد/کوٹنگز کی ضرورت ہے)

انتخاب اور انسٹالیشن پوائنٹس

1. محور کی ضروریات (تنقیدی!)

سختی: 58 HRC (سخت اسٹیل) سے زیادہ یا اس کے برابر۔

کھردری: RA 0.2 μm (آئینہ گراؤنڈ) سے کم یا اس کے برابر۔

رواداری: K5/M6 تجویز کردہ (مداخلت فٹ اس بات کو یقینی بناتا ہے کہ شافٹ کو ریس وے کے طور پر پریشان نہیں کیا جاتا ہے)۔

2. تنصیب کے نوٹ

شافٹ اور بیئرنگ سیٹ ہول کی ہم آہنگی کو یقینی بنانا ضروری ہے (0.05 ملی میٹر سے کم یا اس کے برابر غلطی)۔

انسٹالیشن سے پہلے ریس وے کو صاف کریں تاکہ ذرات کو دبانے اور ابتدائی ناکامی کا سبب بننے سے بچیں۔

سردی کی تنصیب کا طریقہ استعمال کریں (اثر والی نشست کو 80 ~ 100 ڈگری پر گرم کریں) ، اور بیرونی انگوٹھی کو ہتھوڑا نہ لگائیں

3. چکنا کرنے کی ضروریات

ترجیحی چکنا کرنا انتہائی دباؤ لتیم چکنائی (NLGI گریڈ 2) یا گردش کرنے والا تیل ہے۔

ابتدائی بھرنے کا حجم داخلی جگہ کا 30 ٪ ~ 50 ٪ ہوتا ہے اور اسے باقاعدگی سے دوبارہ بھر دیا جاتا ہے۔

عام ناکامی کے طریقوں اور روک تھام

ناکامی کا رجحان

تجزیہ کی وجہ

احتیاطی تدابیر

شافٹ پہننے اور آنسو

شافٹ سختی ناکافی ہے/کھردری معیار سے زیادہ ہے

شافٹ پروسیسنگ کے معیار کو سختی سے کنٹرول کریں

رولر فریکچر

تنصیب کا جھکاؤ یا اوورلوڈ اثر

ہم آہنگی کو یقینی بنائیں اور اوورلوڈنگ سے گریز کریں

flange کریکنگ

ضرورت سے زیادہ محوری قوت (ڈیزائن ممنوع!)

صرف ریچھ ریڈیل بوجھ ، محوری برقرار رکھنے کی انگوٹھی کی ضرورت ہے

چکنا کرنے کی ناکامی sintering

چکنائی خشک کرنا یا آلودگی

باقاعدگی سے دیکھ بھال ، مہر بند اور ڈسٹ پروف

کے سیریز انجکشن رولر بیئرنگ پیرامیٹر ٹیبل

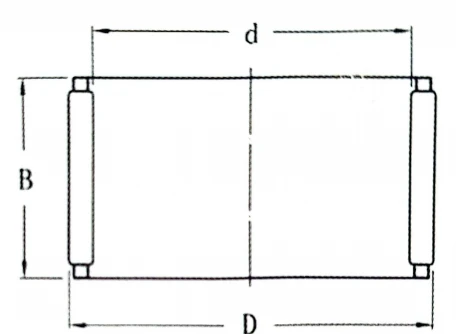

انجکشن رولر بیئرنگ کے سیریز productcate-456-334

برداشت نہیں	طول و عرض (ملی میٹر)			وزن (جی)	برداشت نہیں	طول و عرض (ملی میٹر)			وزن (جی)
برداشت نہیں	d	D	B	وزن (جی)	برداشت نہیں	d	D	B	وزن (جی)
K101310	10	13	10	1.60	K182522	18	25	22	23.00
K101313	10	13	13	2.30	K182313	19	23	13	8.00
K10*13"16	10	13	16	2.90	K192317	19	23	17	11.00
K101410	10	14	10	2.50	K202410	20	24	10	6.50
K101413	10	14	13	4.60	K202413	Z0	24	13	9.00
K101612	10	16	12	5.50	K20*24"17	20	24	17	12.00
K121510	12	15	10	1.90	K20*26'12	20	26	12	11.00
K121513	12	15	13	2.30	K202613	20	26	13	12.00
K121613	12	16	13	3.40	K202617	20	26	17	16.00
K121713	12	17	13	4.90	K202620	20	26	20	19.00
K121812	12	18	12	5.00	K202816	20	28	16	20.00
K14*18"10	14	18	10	4.00	K202820	20	28	20	27.00
K141813	14	18	13	6.50	K202825	20	28	25	32.00
K141815	14	18	15	7.30	K203030	20	30	30	49.00
K141817	14	18	17	8.00	K212513	21	2S	13	9.00
K142012	14	20	12	8.50	K222610	22	26	10	7.50
K151817	15	18	17	4.60	K222613	22	26	13	9.50
K15*19"10	15	19	10	5.00	K222617	22	26	17	12.00
K151913	15	19	13	7.00	K222817	22	28	17	18.00
K151917	15	19	17	8.80	K222916	22	29	16	16.00
K152013	15	20	13	8.90	K223015	22	30	ہے	18.00
K15*21"15	15	21	15	11.00	K223224	22	32	24	43.00
K152121	ہے	21	21	17.00	K233516	23	3S	16	29.00
K162010	16	20	10	5.50	K242810	24	26	10	8.50
K162013	16	20	13	7.50	K242813	24	28	13	10.00
K162017	16	20	17	10.00	K242817	24	28	17	13.00
K162212	16	22	12	10.00	K243017	24	30	17	19.00
K162216	16	22	16	12.00	K252910	25	29	10	8.50
K162220	16	22	20	17.00	K252313	2S	29	13	11.00
K162420	16	24	20	22.00	K252917	25	29	17	14.00
K172110	17	21	10	5.50	K253017	25	30	17	16.00
K172113	17	21	13	6.50	K253020	25	30	20	18.00
K172117	17	21	17	9.50	K253117	25	31	17	19.00
K182210	18	22	10	6.00	K253121	25	31	21	20.00
K182213	18	22	13	8.00	K253216	25	32	16	21.oo
K182Z17	18	22	17	11.00	K253320	25	33	20	33.00
K182412	18	24	12	12.00	K253324	25	33	24	39.00
K182413	18	24	13	13.00	K253530	25	35	30	65.00
K182420	18	24	20	18.00	K263013	26	30	13	11.00

برداشت نہیں	طول و عرض (ملی میٹر)			وزن (جی)	برداشت نہیں	طول و عرض (ملی میٹر)			وزن (جی)
برداشت نہیں	d	D	B	وزن (جی)	برداشت نہیں	d	D	B	وزن (جی)
K26"30*17	26	30	17	15.00	K404517	40	45	17	31.00
K283313	28	33	13	13.00	K404527	40	45	27	36.00
K283317	28	33	17	17.00	K404718	40	47	18	39.00
K283417	28	34	17	24.00	K404720	40	47	20	42.00
K283516	28	35	16	24.00	K404820	40	48	20	49.00
K283518	28	35	18	27.00	K424713	42	47	13	18.00
K284025	28	40	25	70.00	K424717	42	47	17	32.00
K303413	30	34	13	14.00	K425020	42	50	20	53.00
K303513	30	35	13	14.00	K434817	43	48	17	30.00
K303517	30	35	17	19.00	K434827	43	48	27	50.00
K303527	30	35	27	30.00	K455017	45	50	17	34.00
K303716	30	37	16	37.00	K455027	45	50	27	41.00
K303718	30	37	18	30.00	K455218	45	52	18	42.00
K304018	30	40	18	48.00	K455320	45	53	20	55.00
K304030	30	40	30	73.00	K4S5321	45	53	21	60.00
K323813	32	37	13	18.00	K455328	45	53	28	81.00
K323717	32	37	17	19.00	K455918	45	59	18	72.00
K323727	32	37	27	30.00	K455932	45	59	32	148.00
K323820	32	38	20	30.00	K475217	47	52	17	35.00
K323916	32	39	16	37.00	K475227	47	52	27	51.00
K323918	32	39	18	45.00	K505513.5	50	55	13.5	30.00
K324025	32	40	25	49.00	K505517	50	55	17	35.00
K324632	32	46	32	119.00	K505520	50	55	20	43.00
K354013	35	40	13	19.00	K505530	50	55	30	65.00
K354017	35	40	17	21.00	K505718	50	57	18	47.00
K354025	35	40	25	31.00	K505820	50	58	20	75.00
K354027	35	40	27	39.00	K505825	50	58	25	90.00
K3S*42"16	35	42	16	34.00	K525712	52	57	12	24.00
K354218	35	42	18	34.00	K556020	55	60	20	40.00
K3542'20	35	42	20	37.00	K556027	55	60	27	60.00
K354230	35	42	30	67.00	K556030	55	60	30	71.00
K354530	35	45	20	56.00	K556218	55	62	18	52.00
K354530	35	45	30	80.00	K556320	55	63	20	67.00
K374217	37	42	17	22.00	K556325	55	63	25	80.00
K384317	38	43	17	29.00	K556332	55	63	32	102.00
K384327	38	43	27	43.00	K586518	58	65	18	52.00
K384620	38	46	20	47.00	K606520	60	65	20	52.00
K384632	38	46	32	76.00	K606530	60	65	30	77.00
K404513	40	45	13	22.00	K606820	60	68	20	71.00
